In qualità di fornitore esperto di cablaggi elettrici, ho potuto constatare in prima persona il ruolo fondamentale svolto dai connettori nella funzionalità e nell'affidabilità dei cablaggi elettrici. Una delle distinzioni fondamentali in questo ambito è tra connettori maschili e femminili. Comprendere queste differenze non è essenziale solo per ingegneri e tecnici, ma anche per chiunque sia coinvolto nell'approvvigionamento o nell'utilizzo di cablaggi elettrici. In questo post del blog approfondirò le sfumature dei connettori maschio e femmina, esplorandone design, funzione e applicazioni.
Design e struttura
La differenza più evidente tra connettori maschio e femmina risiede nel loro design fisico. Un connettore maschio presenta tipicamente uno o più pin o terminali sporgenti, progettati per adattarsi alle prese o alle prese corrispondenti in un connettore femmina. Questi pin sono generalmente realizzati con materiali conduttivi come rame o ottone, che forniscono un percorso a bassa resistenza per la corrente elettrica.
D'altra parte, un connettore femmina ha prese o prese progettate per accettare i pin di un connettore maschio. Le prese sono spesso rivestite con materiale conduttivo e sono dimensionate per fornire una perfetta aderenza ai pin, garantendo una connessione elettrica affidabile. Il design delle prese può variare a seconda dell'applicazione, alcune presentano contatti caricati a molla per migliorare la stabilità della connessione.
Anche la forma e le dimensioni dei connettori maschio e femmina sono standardizzate per garantire la compatibilità. Ad esempio, nell'industria automobilistica esistono standard specifici per le dimensioni e la forma dei connettori utilizzati in vari sistemi, come la centralina del motore o il sistema di illuminazione. Questa standardizzazione consente una facile intercambiabilità e riduce il rischio di problemi di compatibilità.
Funzione elettrica
Dal punto di vista elettrico, i connettori maschio e femmina hanno lo stesso scopo fondamentale: stabilire una connessione elettrica tra due o più fili. Tuttavia, il modo in cui realizzano questa connessione può avere implicazioni sulle prestazioni del cablaggio.
I connettori maschio, con i loro pin sporgenti, sono più suscettibili ai danni derivanti dal contatto fisico o da fattori ambientali. Ad esempio, se un connettore maschio è esposto a umidità o polvere, i pin possono corrodersi o contaminarsi, il che può portare ad una maggiore resistenza e a scarse prestazioni elettriche. Al contrario, i connettori femmina, con le loro prese chiuse, offrono una migliore protezione contro questi fattori esterni.
Un altro aspetto da considerare è la resistenza di contatto. Una buona connessione elettrica richiede una bassa resistenza di contatto per ridurre al minimo la perdita di potenza e garantire un'efficiente trasmissione dei segnali elettrici. Il design della connessione maschio-femmina può influenzare la resistenza di contatto. Un accoppiamento stretto tra i pin e le prese può ridurre la resistenza di contatto, mentre un accoppiamento allentato può aumentarla. Inoltre, anche la finitura superficiale dei pin e delle prese può influire sulla resistenza del contatto. Una superficie liscia e pulita generalmente comporta una resistenza di contatto inferiore rispetto a una superficie ruvida o sporca.
Considerazioni meccaniche
Anche i fattori meccanici sono importanti quando si tratta di connettori maschio e femmina. Il processo di accoppiamento e disaccoppiamento dei connettori può avere un impatto significativo sulla loro durata e affidabilità.
I connettori maschio sono spesso più vulnerabili alla flessione o alla rottura durante il processo di accoppiamento. Se i piedini non sono allineati correttamente con le prese, potrebbe essere applicata una forza eccessiva che potrebbe piegare o rompere i piedini. I connettori femmina, invece, hanno meno probabilità di subire questo tipo di danni, poiché le prese sono più robuste e meno esposte.
Il meccanismo di bloccaggio è un'altra importante caratteristica meccanica. Molti connettori sono dotati di meccanismi di bloccaggio per impedire la disconnessione accidentale. I connettori maschio e femmina possono avere diversi tipi di meccanismi di bloccaggio. Ad esempio, alcuni connettori maschio sono dotati di una funzione di bloccaggio a scatto, mentre i connettori femmina possono avere un meccanismo di bloccaggio del tipo a vite o a scatto. La scelta del meccanismo di blocco dipende dall'applicazione e dal livello di sicurezza richiesto.
Applicazioni
I connettori maschio e femmina sono utilizzati in un'ampia gamma di applicazioni, ciascuna con i propri requisiti specifici.
Nell'industria automobilistica, i cablaggi con connettori maschio e femmina vengono utilizzati in vari sistemi, tra cui il motore, la trasmissione e gli impianti elettrici. Ad esempio, ilPACK Linea di campionamento del modulo batteriaspesso utilizza connettori maschio e femmina per collegare i moduli batteria al circuito di campionamento. Questi connettori devono essere affidabili e durevoli per garantire il corretto funzionamento del sistema di gestione della batteria.

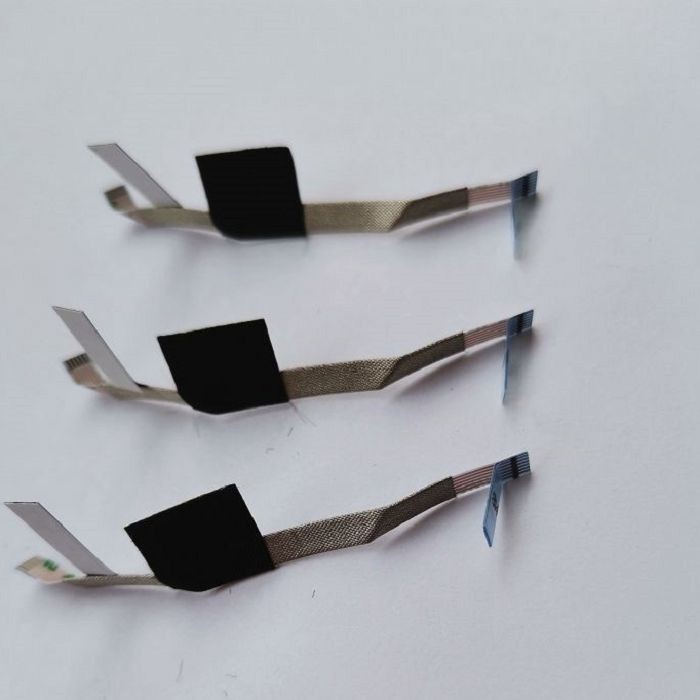

Nel settore dell'elettronica di consumo, i connettori maschio e femmina vengono utilizzati in dispositivi come smartphone, laptop e tablet. ILCablaggio touch screen per guida intelligentenei veicoli moderni si fa affidamento anche su connettori maschio e femmina per collegare il touch screen all'impianto elettrico del veicolo. Questi connettori devono essere piccoli, leggeri e in grado di trasmettere segnali dati ad alta velocità.
Nelle applicazioni industriali, i cablaggi con connettori maschio e femmina vengono utilizzati in macchinari, sistemi di controllo e apparecchiature di automazione. I connettori devono essere in grado di resistere ad ambienti difficili, come temperature elevate, vibrazioni ed esposizione a sostanze chimiche.
Scegliere il connettore giusto
Quando si selezionano connettori maschio e femmina per un cablaggio, è necessario considerare diversi fattori.
Innanzitutto è necessario tenere conto dei requisiti elettrici dell'applicazione. Ciò include la tensione, la corrente e il tipo di segnale. Per le applicazioni ad alta tensione, è necessario utilizzare connettori con isolamento e tensione nominali adeguati. Per la trasmissione dati ad alta velocità sono necessari connettori con bassa perdita di segnale e prestazioni ad alta frequenza.
In secondo luogo, sono importanti anche i requisiti meccanici dell’applicazione. Ciò include i cicli di accoppiamento e disaccoppiamento, il meccanismo di bloccaggio e le condizioni ambientali. Per le applicazioni che richiedono accoppiamenti e disaccoppiamenti frequenti, dovrebbero essere scelti connettori con un meccanismo di bloccaggio duraturo e un numero elevato di cicli di accoppiamento.
Infine, anche il costo e la disponibilità dei connettori sono fattori da considerare. Anche se i connettori di alta qualità possono essere più costosi, possono offrire prestazioni e affidabilità migliori nel lungo periodo. È inoltre importante garantire che i connettori siano prontamente disponibili per evitare ritardi nella produzione.
Conclusione
In conclusione, la differenza tra connettori maschio e femmina in un cablaggio è significativa in termini di design, funzione elettrica, considerazioni meccaniche e applicazioni. In qualità di fornitore di cablaggi, capisco l'importanza di scegliere i connettori giusti per ogni applicazione. Che si tratti di applicazioni automobilistiche, di elettronica di consumo o industriali, la corretta selezione di connettori maschio e femmina può garantire l'affidabilità e le prestazioni del cablaggio.
Se cerchi cablaggi e connettori di alta qualità, ti incoraggio a contattarci per una discussione dettagliata. Abbiamo una vasta gamma di prodotti e soluzioni per soddisfare le vostre esigenze specifiche. Lavoriamo insieme per trovare la migliore soluzione di cablaggio per il tuo progetto.
Riferimenti
- Groover, deputato (2010). Automazione, sistemi di produzione e produzione informatica integrata. Prentice Hall.
- Johnson, HW e Graham, MH (2007). Progettazione e produzione di circuiti stampati. McGraw-Hill.
- O'Rourke, J. (2013). Moderna tecnologia automobilistica. Apprendimento Cengage.
